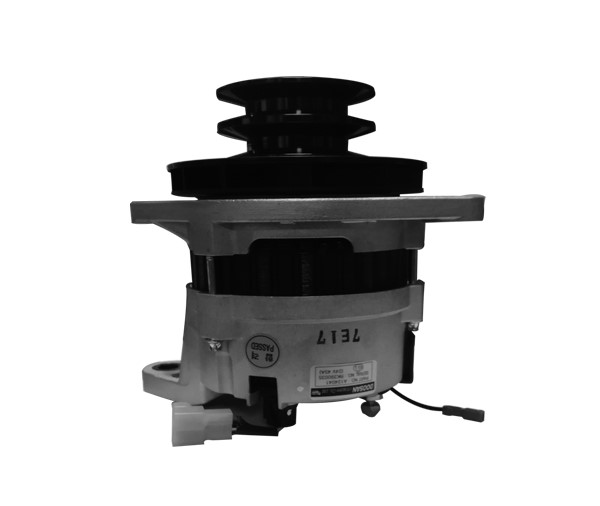

　　叉車交流發電機的工作原理。

　　交流發電機由發動驅動，其功用是叉車發動機正常工作時向用電設備供電，并向叉車蓄電池充電。1、發電原理：交流發電機是利用位于交磁場中的線圈產生感應電動勢這一電磁現象制成的。當轉子繞組有電流通過時，形成N、S極，轉子旋轉時，交變磁場使定子繞組中產生感應電動勢，因三相定子繞組對稱布置于同一鐵心，其相位差為120度，于是得到對稱的三相交流電。2、整流原理：叉車發電機的三相交流電通過三個硅二極管進行整流，在三相橋工整流電路中三個二極管（VD1、VD3、VD5）的陰極連接在一起，形成發電機輸出直流電的正極。在整流過程中，正極電位最高的二極管導通，而三個二極管（VD2、VD4、VD6）的陽極連接在一起，形成叉車發電機輸出直流電的負極。在整流過程中，負極電位最低的二極管導通。經過整流，在負載上得到一個比較平穩的直流脈動電壓。3、磁場繞組電流電路，交流發電機在轉速較低、發電機電壓低于叉車蓄電池電壓時，由叉車蓄電池通過點火開關供給磁場繞組電流，進行他勵增強磁場，使叉車發電機電壓很快上升。當叉車發電機轉速升高，電壓高于叉車蓄電池電壓時，發電機由他勵變為自勵。
